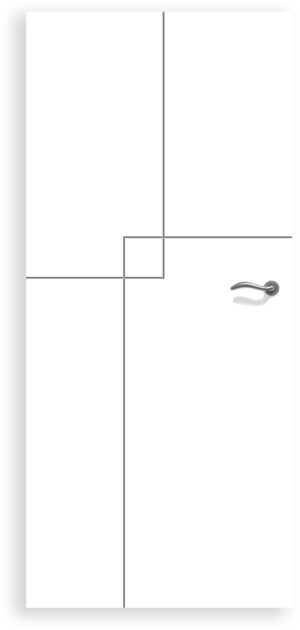

Det_beaux_arts_cible
Contactez-nous

Climafone 30 2V EI 30

Porte en bois d'entrée, intérieure, Palière, Climafone 30 2V EI 30

Ra=28 dB Rw=29(-1,-2) dB
Usage intérieur
La Climafone 30 2V est la porte palière EI30, stable et acoustique 28 dB. Elle est adaptée pour la porte palière donnant sur la pièce d'accueil.
Utilisé en tant que : ,

Performances de la porte

  • picto Feu : E/EI 30
    EFECTIS N° EFR-14-000288
    Recto Verso
  • picto Acoustique : Ra=28 dB Rw=29(-1,-2) dB
    CSTB N° 713-960-0258/2 + ext 02/3
    N°07-CTBA-IBC-PHY-15-1
    FCBA.IBC.342.372 2011.284.307_e3
  • picto Stabilité, configuration testée en 2040 x 930 mm : Ra=28 dB Rw=29(-1,-2) dB
    Climat B Classe 2
    (flèche < 4mm)
    CTBA N°01/PC/PHY/1068/3b + ext de résultat
  • picto Thermique : Ud = 1,5 (HB), Ud = 1,7 (HM)
    FCBA PC.CIAT/2016.045.3
    FCBA PC.CIAT/2016.045.4
  • picto Environnement
    FDES N°1 (HB)
    DEP N° 7 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois résineux ou bois dur qualité à peindre
  • Section : Mini 67x54
  • Mise en oeuvre : Selon liste ci-dessous
  • Joint : Isophonique

Vantail

  • Epaisseur : 40 mm
  • Cadre : Bois résineux
  • Ame : Composite coupe-feu, acoustique, stable et thermique
  • Parement : Plan en MDF prépeint
  • Chants : Droits
  • Battement 2V : Avec feuillure centrale tiercée iso
  • Etanchéité au feu : EI30 selon solution retenue
  • Etanchéité à l'air : Joint balai posé en traverse basse
  • Poids (format 2040 x 930) : 35 kg
  • Articulation : paumelles UNI BCP sur huisserie bois et métallique
  • Serrure : 3 points à pênes sortants axe à 50
  • Verrouillage : Crémone en applique

Variantes & options

Huisserie

  • Résineux prépeint
  • Bois dur qualité à vernir
  • Huisserie métallique en acier galvanisé prépeint
  • Huisserie 4 côtés

Vantail

  • Etanchéité EI30 : standard, U, FC ou UE
  • Cadre bois dur qualité à peindre
  • Cadre bois dur qualité à vernir
  • Etanchéité à l'air : Plinthe automatique
  • - Seuil à la suisse bois avec ou sans capotage inox, seuil aluminium, seuil réduit acier

Finitions du vantail

  • Stratifié
  • Placage bois essence fine collée en sur-épaisseur du parement

Décors du vantail

  • Gravé Beaux-Arts ou New-Arts en pré-peint, Beaux-Arts en stratifié
  • Matricé avec joncs à coller gamme Parure (selon modèle), en prépeint
  • Moulures bois en applique en prépeint
  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Suivant plans PB-75 (HB) et PB-76 (HM)
  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Articulations*

  • Paumelles inox UNI, 140x70 ou 140x70 inox
  • Charnières invisibles réglables en 3D
  • Pions anti-dégondage

Serrures*

  • Multipoints axe à 50, standard ou A2P*
  • Multipoints A2P** axe à 50
  • Barre anti-panique 1 point ou 3 points en applique

Verrouillage du vantail semi-fixe*

  • Verrous à entailler haut et bas sur vantail semi-fixe
  • Verrou : automatique
  • Crémone encastrée
  • Barre anti-panique 2 points applique

Contrôles d'accès*

  • Serrure 1 point électrique filaire avec passe-câble invisible, ou autonome à carte, à code ou RFID
  • Gâche électrique
  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)

Fermeture*

  • Ferme-porte : En applique bras à compas ou à coulisse
  • - Encastré
  • Ouvre-porte motorisé sur demande spéciale (à coupler avec gâche électrique ou serrure motorisée)
  • Sélecteur en applique, linéaire et système anti-fausse manoeuvre

Oculus*

  • Nature : Vitrage E 30 ou EI 30 posé avec parcloses bois ou acier extra plates
  • - Avec modification de la performance acoustique
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 ou 1200x400
  • - Parcloses acier : 432x279
  • Formats spéciaux maxi : Parcloses bois : 1200x500, triangulaire 600x400, circulaire ou demi-lune D 400
  • Nombre maxi : Parcloses bois : 4 par vantail
  • - Parcloses acier : 4 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Microviseur, hauteur standard 1500 mm
  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC ou tôle acier d'épaisseur 10/10ème mm

Châssis vitré

  • Châssis d'imposte ou latéral
  • Unique ou multiple
  • Avec conservation de l'agrément feu de l'ensemble

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max (Ra) Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

2240x(1230+1230) 28 dB – Climat 2B – 1,5 W/m².K PB-61 PB-63 PB-66 PB-68 PB-60 PB-62 PB-64 PB-65 PB-67

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance (Ra) Imposte Bâti bois Huisserie bois Bâti métal Huisserie métal Dissymétrie
"rapport semi fixe / ouvrant > ou = à"


Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

Easy Métal (6)

  PB-61PB-63PB-66PB-68PB-60PB-62PB-64PB-65PB-67PB-73
2 vantaux égaux 2VE 28dB - 2240x(730/930)+(730/930) -
2 vantaux inégaux 2VI 28dB - 2240x(830/1030)+(530/830) 2240x(830/1030)+(530/830) -
2VI 28dB - 2240x(230/930)+(230/930) 0.25 (Ex:930+233 ou 920+230)

(6) : Limité à 2040 x (930+930)
