SUPRAFEU CF70 DAS 1V EI 60
Porte en bois intérieure, DAS, SUPRAFEU CF70 DAS 1V EI 60
E/EI2 60
Mode 2 Ferme-porte bras à compas + ventouse Mode 2 Ferme-porte bras à coulisse + ventouse Mode 2 Ferme-porte + Bandeau Mode 2 Ferme-porte encastré + Bandeau Usage intérieur
La SUPRAFEU CF70 DAS 1V EI 60 permet une mise en sécurité immédiate des personnes ainsi qu'un contrôle d'accès pendant les moments d'exploitation en cas d'incendie grâce à une technologie innovante, économique et des procès verbaux permettant tous les types de configurations et de dimensions sur chantier.
Porte incompatible avec feuillure standard d'huisserie de 43 à 48 mm.
Porte incompatible avec feuillure standard d'huisserie de 43 à 48 mm.
Utilisé en tant que : Portes interieures
Performances de la porte
-
DAS
: E/EI2 60
Certificat NF -
Feu
: E/EI2 60
Certificat NF
Recto/Verso -
Environnement
FDES N°5 (HB)
FDES N°11 (HM)
Descriptif de base
Huisserie
- Type : Huisserie métallique en acier 15/10e prépeint - Bois dur qualité à peindre
- Section : Mini 88 x 54
- Mise en oeuvre : Selon liste ci-dessous
Vantail
- Epaisseur : 70 mm
- Cadre : Bois dur qualité à peindre
- Ame : Pleine coupe-feu
- Parement : Plan en MDF prépeint
- Chants : Droit contrefeuilluré
- Etanchéité au feu : EI 60
- Poids (format 2040 x 930) : 64 kg
- Articulation : 4 paumelles UNI BCP sur huisserie bois et métallique
- Serrure : 1 point NF QC axe à 50 protégée thermiquement
Equipement DAS (références situées en annexes)
- Ferme-porte bras à compas, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 120°
- Avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et contact de position porte ouverte (intégrée à la ventouse)
Variantes & options
Huisserie
- Bois dur qualité à vernir
- Juxtaposition de blocs-portes possible (illimité)
- Joint Isophonique
Vantail
- Etanchéité à l'air : Joint balai posé en traverse basse
Finitions du vantail
- Stratifié
- Placage bois essence fine collée en sur-épaisseur du parement
Décors du vantail

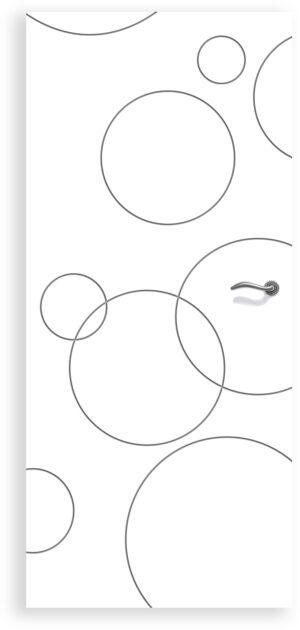

- Gravé en prépeint, stratifié
- Moulures bois en applique en prépeint
Articulations*
- Paumelles inox UNI
- paumelles 160x80 Picarde à bille ou Loutre inox
- Charnières invisibles (PB-315)
Equipements DAS (références situées en annexes)
- Economique plus : Ferme-porte bras à coulisse, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 120° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et porte ouverte (intégrée à la ventouse)
- Esthétique : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (2.5W unitaire) ou émission (6W unitaire), angle d'ouverture 120° : avec ou sans contact de position porte fermée et ouverte intégré au bandeau
- Esthétique plus (robuste) : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (4.8W unitaire), boitier de connexion principal, angle d'ouverture 120° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie)
- Prestige : Ferme-porte encastré, ventouse intégrée 24V ou 48V rupture (0,8W unitaire), boitier de connexion principal, angle d’ouverture (vantail semi-fixe : 90°, vantail de service : 120°) : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie)
Serrures*
- Serrure de sureté 1pt de type urgence
- Barre anti-panique 1 point encastrée
Contrôles d'accès*
- Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)
- Verrou électromagnétique en applique côté paumelles (1 par vantail)
- Serrure électrique DAS et circuit électronique associé (conforme NFS 61 937 Fiche XIV)
Oculus*
- Nature : Vitrage EI 60 posé avec parcloses bois ou acier extra plates
- Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 - Parcloses acier : 432x279 - Parcloses acier inoxydable : 300x400
- Formats spéciaux maxi : Parcloses bois : rectangulaire 1200x400
- Nombre maxi : Parcloses bois : 2 par vantail - Parcloses acier : 2 par vantail
- Position : distance mini bord du vantail ou entre oculi precisée en annexe
Accessoires*
- Protection de porte PVC
Châssis vitré
- Châssis d'imposte ou latéral
- Unique ou multiple
- Avec conservation de l'agrément feu de l'ensemble
*
- Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE
