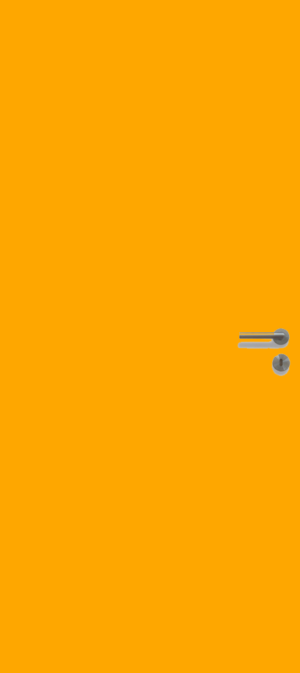

Det_Isoplane_Béquille Prague
Contactez-nous

Premafeu VV GD DAS 1V pivot Linteau Motorisé EI30

Porte en bois intérieure, , Premafeu VV GD DAS 1V pivot Linteau Motorisé EI30

E/EI2 30
Mode 2 Pivot Linteau Motorisé – Opérateur d’ouverture Usage intérieur
La Prémafeu VV GD DAS 1V Pivot Linteau Motorisé EI30 offre une solution encastrée avec de nombreux modes de fonctionnement. Une technologie innovante avec un système d’ouverture sans contact et compatible avec les contrôles d’accès. Produit 100% Made in France, en partenariat avec SEVAX Saint Gobain.
Utilisé en tant que :

Performances de la porte

  • picto DAS : E/EI2 30
    Certificat NF
  • picto Feu : E/EI2 30
    Certificat NF
  • picto Environnement
    FDES N°5 (HB)
    FDES N°11 (HM)

Descriptif de base

Huisserie

  • Type : Bois dur qualité à peindre
  • Section : 170
  • Mise en oeuvre : Selon liste ci-dessous
  • Joints Intumescents collés sur les montants et la traverse

Vantail

  • Epaisseur : 50 mm
  • Cadre : Bois dur
  • Ame : Composite coupe-feu
  • Parement : Plan en MDF prépeint
  • Chants : Droits
  • Etanchéité au feu : Joint intumescent à lèvres côté battement
  • - Joint intumescent en traverse basse
  • Poids (format 2040 x 930) : 63 kg
  • Articulation : Pivot linteau motorisé dans la traverse haute, crapaudine réglable par calage en bas de porte

Equipement DAS (références situées en annexes)

  • Economique : Pivot linteau motorisé T5 PLM (SEVAX Saint Gobain) avec refermeture mécanique avec ou sans contact à bille dans l’huisserie
  • - Arrêt et débrayage auto en cas de contact, Alimentation 220 v, commande SSI 24V/48V, coffret spécifique de raccordement et de gestion, télécommande déportée

Variantes & options

Equipement PLM

  • Capteur de mouvement zone proche, capteur de présence zone proche, coffret batterie de secours PLM

Huisserie

  • Bois dur qualité à vernir
  • huisserie mixte (Montants métalliques à épaisseur réduite, traverse bois)

Contrôles d'accès*

  • Largeurs mini ouvrant + semi-fixe (PB-507)
  • Verrou motorisé encastré à rupture pour issues de secours (conforme NFS 61 937 Fiche XIV)

Oculus*

  • Nature : Vitrage E 30 ou EI 30 posé avec parcloses bois
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 ou 1200x400
  • - Parcloses acier : 432x279
  • Formats spéciaux maxi : Parcloses bois : 1750x450, triangulaire 600x400
  • Nombre maxi : Parcloses acier : 4 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Protection de porte PVC

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max Huisserie bois Huisserie mixte Huisserie mixte extra plate

Parallèle

Perpendiculaire

Parallèle

Perpendiculaire

Parallèle

Perpendiculaire

2460x1230 ou 2700x1030 EI30 PB-140-S-Huisserie bois Pivot Linteau Motorisé PB-141-S Huisserie bois Pivot Linteau Motorisé PB-146-S Huisserie mixte Pivot Linteau Motorisé PB 147 S Huisserie mixte Pivot Linteau Motorisé pose perpendiculaire PB 149 S Huisserie mixte extra plate Pivot Linteau Motorisé Pose parallèle PB-150 S Huisserie mixte extra plate Pivot Linteau Motorisé pose perpendiculaire

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Huisserie bois Huisserie mixte Huisserie mixte extra plate


Parallèle

Perpendiculaire

Parallèle

Perpendiculaire

Parallèle

Perpendiculaire

  PB-140-S-Huisserie bois Pivot Linteau MotoriséPB-141-S Huisserie bois Pivot Linteau MotoriséPB-146-S Huisserie mixte Pivot Linteau MotoriséPB 147 S Huisserie mixte Pivot Linteau Motorisé pose perpendiculairePB 149 S Huisserie mixte extra plate Pivot Linteau Motorisé Pose parallèlePB-150 S Huisserie mixte extra plate Pivot Linteau Motorisé pose perpendiculaire
1 vantail 1V EI30 (1840/2460)x(430/1230)
1V EI30 (1840/2700)x(430/1030)
